YUKEN油研A10~A220系列变量柱塞泵选型参数

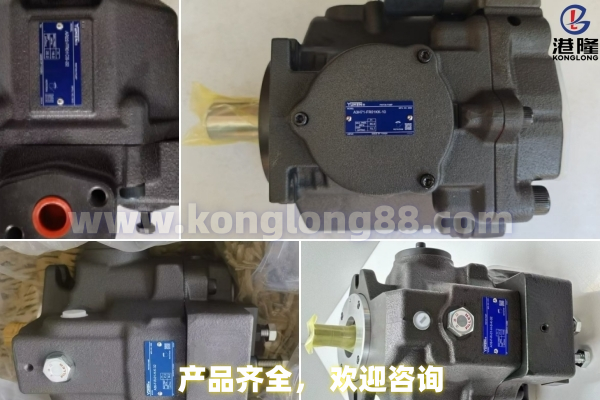

   YUKEN A系列为斜盘式变量柱塞泵，覆盖排量10~219 cm³/rev，具备低噪声、高效率特性，适配多种控制方式与工况，适用于注塑机、压机、机床等工业液压系统。
 一、型号编码规则（选型核心）
| 位置 | 代码 | 含义 | 说明 |
|------|------|------|------|
| 1 |   A10/A16/A22/A37/A45/A56/A70/A90/A100/A145/A220 | 系列号(几何排量cm³/rev) | A10=10.0, A16=15.8, A22=22.2, A37=36.9, A45=45.0, A56=56.2, A70=70.0, A90=91.0, A100=100, A145=145, A220=219 |
| 2 | F/L | 安装型式 | F=法兰安装, L=底座安装 |
| 3 | R/L | 旋转方向 | R=顺时针(标准), L=逆时针(需定制) |
| 4 | 01/02/03/04/04E/05/06/07/09/00-Z500 | 控制型式 | 01=压力补偿, 02=双压补偿, 03=带卸荷压力补偿, 04=电液比例负载敏感, 04E=放大器外置型电液比例, 05=自压式双压双流量, 06=电磁式双压双流量, 07=外控式压力补偿, 09=恒功率, 00-Z500=简易双压双流量 |
| 5 | B/C/H/K | 压力调节范围(MPa) | B=1.2~7, C=1.2~16, H=1.2~21, K=2.0~28(仅适用于A70/A90/A145) |
| 6 | S/无标记 | 接口位置 | S=侧面接口, 无标记=轴向接口 |
| 7 | K | 轴伸形式 | K=平键型 |
| 8 | 10/32/60/70 | 设计号 | 对应不同规格与标准 |
| 9 | 无/80/90 | 设计标准 | 无=日本JIS, 80=欧洲标准, 90=美国标准 |
 二、核心技术参数表（压力补偿控制型）
| 型号 | 几何排量(cm³/rev) | 最小调节流量(cm³/rev) | 工作压力(MPa) | 转速范围(r/min) | 重量(kg) |
|------|-------------------|------------------------|---------------|-----------------|----------|
|  |  |  | 额定 | 最高 | 最高 | 最低 | 法兰安装 | 底座安装 |
| A10   | 10.0 | 2 | 16 | 21 | 1800 | 600 | 5.1/8.5 | - |
| A16   | 15.8 | 4 | 16 | 21 | 1800 | 600 | 16.5 | 18.7 |
| A22   | 22.2 | 6 | 16 | 16 | 1800 | 600 | 16.5 | 18.7 |
| A37   | 36.9 | 10 | 16 | 21 | 1800 | 600 | 28.0 | 32.3 |
| A45   | 45.0 | 10 | 16 | 17.2 | 1800 | 600 | 28.0 | 32.3 |
| A56   | 56.2 | 12 | 16 | 21 | 1800 | 600 | 35.0 | 39.3 |
| A70   | 70.0 | 30 | 25 | 28 | 1800 | 600 | 58.5 | 70.5 |
| A90   | 91.0 | 56 | 25 | 28 | 1800 | 600 | 72.5 | 93.0 |
| A100   | 100.0 | 62 | 21 | 21 | 1800 | 600 | 72.5 | 88.0 |
| A145   | 145.0 | 83 | 25 | 28 | 1800 | 600 | 92.5 | 117.5 |
| A220   | 219.0 | 100 | 16 | 16 | 1500 | 600 | 112.0 | 121.0 |
备注：- ★1 设定压力时，确保全截流压力不超过最高工作压力
     - ★2 高于额定压力使用时，需限制工作条件（如最大流量运转时间≤1/5周期且<6秒）
     - A220最高转速为1500r/min（其他型号为1800r/min）
 三、控制方式与适用场景
| 控制标记 | 控制型式 | 核心特性 | 适用场景 |
|----------|----------|----------|----------|
| 01 | 压力补偿控制 | 压力接近设定值时自动减流量，维持压力稳定 | 需恒压控制的系统，如保压回路 |
| 02 | 双压补偿控制 | 电磁铁通断实现高低两档压力切换 | 需两种输出力的执行元件控制 |
| 03 | 带卸荷压力补偿 | 待机时泵卸荷，降低油温和噪声 | 待机时间长的设备 |
| 04/04E | 电液比例控制 | 流量/压力按输入信号比例控制，线性度好 | 自动化程度高、需远程精密控制的系统 |
| 05/06 | 双压双流量控制 | 低压大流量/高压小流量自动切换，节能 | 快速进给→切削进给的机床，压机等 |
| 07 | 外控式压力补偿 | 可通过先导压力遥控调整全截流压力 | 需远程压力控制的系统 |
| 09 | 恒功率控制 | 压力上升时自动减流量，匹配电机功率 | 需功率匹配、节能的高压系统 |
 四、压力等级选择指南
| 压力等级 | 适用型号 | 压力范围(MPa) | 典型应用 |
|----------|----------|---------------|----------|
| B级 | 全系列 | 1.2~7 | 低压工况，如小型机床、轻工业设备 |
| C级 | 全系列 | 1.2~16 | 常规工业工况，如注塑机、液压机 |
| H级 | A10/A16/A37/A56/A70/A90/A145 | 1.2~21 | 中高压工况，如重型机械、工程机械 |
| K级 | A70/A90/A145 | 2.0~28 | 高压工况，如高压成型设备、压铸机 |
 五、选型关键步骤
1. 确定排量：根据系统流量需求（流量=排量×转速×效率）选择合适型号
2. 选择压力等级：按最高工作压力选B/C/H/K级，确保额定压力≥系统工作压力
3. 匹配控制方式：根据系统控制需求选压力补偿/比例控制/恒功率等
4. 确定安装方式：法兰安装(F)或底座安装(L)，考虑设备空间布局
5. 考虑特殊需求：
   - 旋转方向：默认顺时针(R)，逆时针(L)需定制
   - 接口位置：轴向或侧面(S)接口
   - 液压油类型：标准为石油基，特殊液压油(水-乙二醇/磷酸酯)需选专用设计号
 六、使用注意事项
1. 液压油：推荐ISO VG32/46抗磨液压油，油温0~60℃，粘度20~400cSt
2. 污染控制：保持NAS10级以内，吸油口≥100μm过滤器，回油口≤10μm过滤器
3. 安装要求：
   - 吸入压力：-0.16~+0.5bar，吸入口高于油箱液面<1m
   - 泄油管：单独回油箱，长度<1m，管端浸没油中，保证腔内压力<1bar
   - 轴对中：不同轴度<0.25mm，角度误差<0.2°，建议用柔性联轴器
4. 启动前：需充满液压油，空载运行排气。
