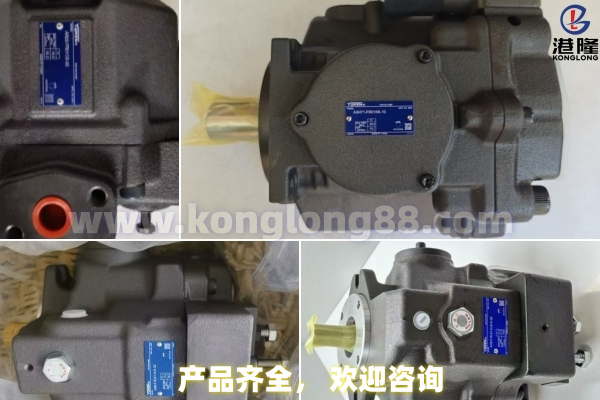

YUKEN 油研 A10~A220 系列变量柱塞泵

YUKEN油研A10~A220系列变量柱塞泵
YUKEN油研A10~A220系列是经典的斜盘式变量柱塞泵，以高效率、低噪音、高可靠性著称，排量覆盖10~219cm³/rev，适配中高压液压系统，广泛应用于工业自动化、机床、注塑、压铸等领域。
 一、核心特点与优势
| 特性   |   详情 |
|------|------|
| 高效节能   |   标准工况(16MPa,1800r/min)下容积效率>98%，总效率>90%；压力切断特性锐利，降低能耗与油温上升 |
| 低噪音设计   |   优化流道与结构，噪声水平≤78dB(A)，适合对噪音敏感的工作环境 |
| 高压稳定   |   最高工作压力达28MPa(标准型)，高压定制型可达35MPa以上，满足严苛工况 |
| 控制灵活   |   支持多种控制方式，适配不同系统需求(压力补偿、流量控制、电磁双压双流量等) |
| 结构紧凑   |   法兰/脚座式安装，集成简便，维护成本低 |
 二、型号规格与排量范围
A系列覆盖完整排量梯度，从A10到A220共10种核心型号：
 型号   |   几何排量(cm³/rev)   |   适用场景 |
|------|-------------------|----------|
 A10   |   10.0   |   小流量精密系统 |
 A16   |   15.8   |   轻载设备、小型机床 |
 A22   |   22.2   |   通用工业机械 |
 A37   |   37.0   |   中型液压系统 |
 A56   |   56.0   |   注塑机、压铸机 |
 A70   |   70.0   |   大流量设备 |
 A90   |   90.0   |   重型机械 |
 A100   |   100.0   |   大型液压站 |
 A145   |   145.0   |   工程机械、船舶 |
 A220   |   219.0   |   超大流量系统(单泵最大排量) |
# 型号命名规则(示例：A16-F-R-01-C-K-32)：
- A16：基本型号(排量15.8cm³/rev)
- F：安装方式(F=法兰，L=脚座)
- R：旋转方向(R=顺时针，L=逆时针)
- 01：控制方式(01=压力补偿，02=电磁双压双流量)
- C：压力等级(C=2.0~16MPa，H=1.2~21MPa)
- K：轴伸类型
- 32：设计号
 三、关键技术参数
| 参数项   |   数值范围   |   备注 |
|--------|----------|------|
| 转速范围   |   500~3000r/min   |   连续运行，短时可达3600r/min |
| 工作压力   |   额定21MPa，最高28MPa   |   H型压力等级可达21MPa |
| 温度范围   |   -10℃~80℃   |   推荐油温30℃~50℃ |
| 适配介质   |   矿物油(ISO VG32/46)、抗磨液压油   |   粘度范围10~800mm²/s |
| 吸油口直径   |   A10/A16/A22:ø10mm<br>A37:ø16mm<br>A56~A220:ø25~ø50mm   |   按排量递增 |
| 重量   |   A10:约15kg<br>A220:约180kg   |   随排量增加 |
 四、控制方式与功能选项
A系列提供多种控制方式，满足不同系统需求：
1. 压力补偿控制(01型)：自动调节流量以维持设定压力，适合负载变化大的系统
2. 电磁式双压双流量控制(02型)：通过电磁铁切换高低压力与流量，适配自动化系统
3. 流量控制型：固定流量输出，适用于需要稳定流量的工况
4. 压力-流量复合控制：同时控制压力与流量，实现更精准的系统调节
5. 远程控制型：支持外部信号调节，适配集中控制系统
 五、应用场景
A系列凭借其通用性与可靠性，广泛应用于：
- 工业自动化：机器人、自动化生产线、液压工作站
- 机床设备：CNC加工中心、磨床、冲床、折弯机
- 塑料机械：注塑机、吹塑机、挤出机
- 压铸设备：热室/冷室压铸机、压铸岛液压系统
- 工程机械：小型挖掘机、装载机、起重机
- 其他领域：船舶液压系统、冶金设备、矿山机械
 六、维护与保养要点
1. 油液清洁度：推荐NAS 9级以上，定期更换滤芯(2000小时)
2. 油温控制：保持在30℃~50℃，避免长期高温运行
3. 定期检查：每5000小时检查密封件、轴承，更换液压油
4. 安装注意：吸油口高度≤500mm，吸油管直径不小于推荐值，避免进气
 总结
YUKEN油研A10~A220系列变量柱塞泵是液压系统的理想选择，其高效节能、低噪音、高可靠性的特点，配合灵活的控制方式与完整的排量覆盖，能够满足从精密机床到重型工业设备的各种液压需求。具体细节请以油研官方样本和技术手册为准。
