首页威格士柱塞泵PVH系列补偿器控制方式
大家想了解威格士柱塞泵PVH系列补偿器控制方式吗?液压泵技术专员给大家讲解。

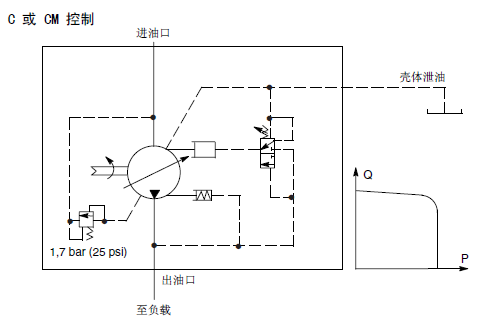

一、威格士柱塞泵PVH系列C或CM压力补偿器控制方式
该泵将提供连续调整的流量以便在预先调好补偿器压力下满足变化的负载需求,在压力低于补偿器设定值时,泵将以最大排量来工作。压力补偿器有两种压力范围。弹簧C可在70-250 bar (1015-3625 psi)范围内调整,弹簧CM可在20-130 bar(290-1885 psi)范围内调整。

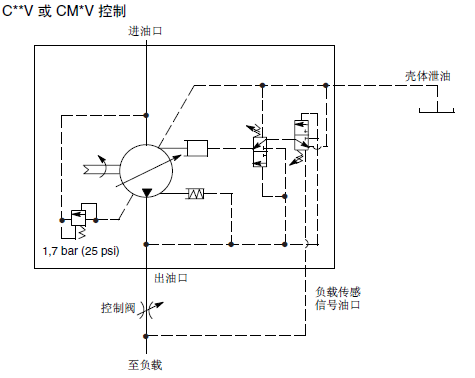

二、威格士柱塞泵PVH系列C(M)*V负载传感和压力补偿器控制方式
该本提供使泵输出与系统负载需求匹配的功率,达到最高效率并改进装在泵和负载之间的任意换向阀的负载截流特性。
负载传感保证泵始终仅提供负载所需流量。与此同时,泵的工作压力调整成实际负载压力加上控制作用所需的压差。当系统不需要功率时,负载传感控制将以一种节能的待命方式工作。
一般来说该压差等于一个比例控制换向阀或者一个负载传感方向控制阀的压力进口与工作油口之间的压差。用于负载传感的标准压差设定值为20 bar (290 psi),但根据泵的不同可以在17与30 bar (247与435 psi) 之间调整。
如果负载压力超过系统设计压力,则压力补偿器减小泵的排量。负载传感管必须尽可能短并且还能用于泵压力的远程控制或卸载。为了远程控制,建议就正确的控制配置询问您的威格士代理人。
三、带IC补偿器的泵
该泵适用于想要多级、远程或电气控制的补偿设定值的场合,带或不带负载传感均可。
当取下内部堵头,仍然堵死负载传感信号油口,而内部控制压力作用于控制阀芯的弹簧腔时得到压力补偿,对于带负载传感的压力补偿,内部堵头保留,去掉负载传感信号油口的堵头,并从外部施加控制压力。
一个外部溢流阀(不随泵供应)控制弹簧腔压力。该可从外部调整的弹簧确定控制装置的压差设定值。出口压力被限制为弹簧腔(压力油口)的压力加上控制压差
弹簧腔(控制)压力与出口压力之间隔着一个内部节流孔。当节流孔压降达到压差设定值时出口压力使阀芯移动,泵排量减小。
溢流阀可以装在泵控制装置上NFPA-03/ISO4401- 03座上,或者经由装在该座上的螺孔盖板布置在远处。有关阀和盖板的更多情况见27页的“订货程序”。
泵控制装置的标准工厂设定压差设定值为20 bar (290 psi)并且在泵型号中不制定。在控制装置的调压范围17-37 bar(274-508 psi) 内的任何其他订货的压差应在型号中紧跟IC代号之后指定,例如对于30 bar (435 psi)的设定值,应写成“-IC30”。
本文出自深圳市港隆液压设备有限公司http://www.konglong88.com液压泵技术专员提供,转载请注明出处。
