YUKEN油研方向控制阀VP20-FA3叶片泵PV2R12双联泵规格参数

 YUKEN油研｜方向控制阀 + VP20-FA3变量叶片泵 + PV2R12双联定量叶片泵
> 样本：方向阀 Cat.E；叶片泵 Cat.B
 一、方向控制阀（主流DSG电磁换向阀 + DSHG电液换向阀）

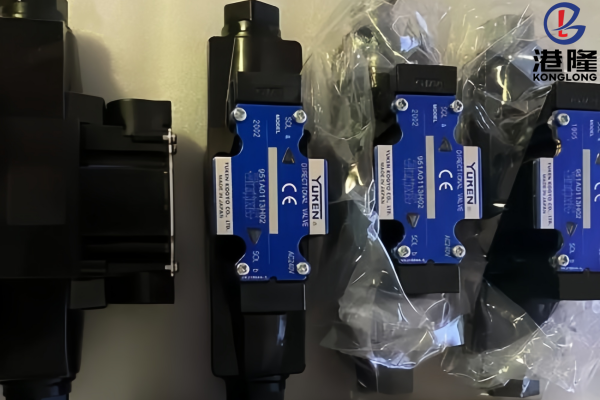

 1）DSG 湿式电磁换向阀（板式，ISO4401）
- 通径：005(DN4)、01(DN6)、03(DN10)
- 最高工作压力：31.5MPa（新版01可达35MPa）
- 额定流量：
  - DSG-01：30L/min
  - DSG-03：100L/min
- 线圈电压：D24 DC24V；A110 AC110V；A220 AC220V
- 阀芯机能（常用）：
  - 二位：2B2（P通T，A/B封闭）、2D2
  - 三位：3C2(O型)、3C4(Y型)、3C3(M型)、3C60(H型)
- 型号示例：DSG-01-3C4-D24-N1-51T
- 特点：湿式电磁铁、带手动应急推杆；适合机床、注塑机中小流量换向回路
 2）DSHG 电液换向阀（大流量先导式）
- 通径：04(DN16)、06(DN20)、10(DN32)
- 最高压力：31.5MPa
- 额定流量：04/06/10最高可达500L/min
> 适用液压机、压铸机大流量主换向；需要最低先导压力0.35MPa
 方向阀选型要点
- 流量超过100L/min优先DSHG电液阀；
- M中位：P卸荷；O中位：ABP全封闭保压；Y中位：AB通T浮动。
 二、VP20-FA3 变量叶片泵（VP系列低压恒压变量泵）
> VP20-FA3：F=法兰安装；A3=压力档3.0～7.0MPa
- 型式：变量叶片泵（自动限压，压力升高自动减小排量）
- 公称排量：11.1 mL/r
- 最高使用压力：7 MPa
- 压力调节范围A3：3.0～7.0 MPa
- 转速范围：800～1800 rpm
- 轴：平键轴，轴径12.7mm
- 重量：约5kg
- 适用：机床低压液压站、夹具、润滑、低压进给回路，节能，噪音低
> 型号拆解：VP-20-F-A3
> VP=变量叶片泵；20=规格20；F=法兰安装；A3=调压档3.0~7MPa
 三、PV2R12 双联定量叶片泵（PV2R1+PV2R2组合，油研经典低噪双联泵）
- 结构：PV2R1（前泵小排量）+ PV2R2（后泵大排量），同轴驱动，一个吸油口、两个独立出油口，两路压力可以独立设定，适合高低压复合回路（低压快进、高压工进）
- 最高工作压力：21MPa（抗磨液压油）；普通矿物油16MPa；峰值压力25MPa
- 转速范围（石油基液压油）：600～1800 rpm；推荐1500rpm
- 重量：法兰安装型 25kg；底座安装型29.3kg
- 常用排量组合（PV2R12-xx-xx-F-RAA）：

型号	前泵 PV2R1 排量	后泵 PV2R2 排量
PV2R12-6-26	6mL/r	26mL/r
PV2R12-8-33	8mL/r	33mL/r
PV2R12-10-41	10mL/r	41mL/r
PV2R12-12-47	12mL/r	47mL/r
PV2R12-17-59	17mL/r	59mL/r
PV2R12-23-75	23mL/r	75mL/r

- 介质：ISO VG32/VG46抗磨液压油；油温-20～70℃
> 优势：低噪声、容积效率高；注塑、压铸、机床高低压双泵系统最常用
 四、对比简表

项目	VP20-FA3 变量泵	PV2R12 双联定量泵
泵类型	单联变量叶片泵	双联定量叶片泵
最高压力	7MPa	21MPa
排量	11.1cc/r（可变）	两组固定排量，如 12+47cc/r
用途	低压、恒压节能回路	高低压双独立油路，大流量高压

 五、配套选型提示
1. VP20-FA3压力上限只有7MPa，不能用于高压夹紧/高压工进；
2. PV2R12双联泵：双出油口，通常一路低压大流量快进，一路小流量高压保压；
3. 方向阀DSG-01/03，配合PV2R12泵，注意阀额定流量要匹配泵输出流量，防止压降过大。
