日本NACHI不二越泵·电机组合（NACHI联轴泵电机组合）

 NACHI不二越泵·电机组合（联轴泵电机组合）全解
 一、核心概念与产品系列
 1.1 基本定义
NACHI不二越泵·电机组合（又称Uni-Pump/联轴泵电机组合）是将液压泵与电动机直接集成的一体化动力单元，通过专用连接结构实现泵轴与电机轴的精准对接，无需额外联轴器、泵基和对芯操作，大幅简化安装流程。
 1.2 主要产品系列
| 系列名称 | 泵类型 | 适用场景 | 核心特点 |
|---------|-------|---------|---------|
| UVN系列 | 变量叶片泵(NSP用) | 机床、自动化设备、食品加工 | 节能高效（省电约20%）、低噪音、紧凑型 |
| UVD系列 | 变量叶片泵 | 小型液压系统、移动设备 | 轻量化设计、安装简便、维护成本低 |
| UPV系列 | 变量叶片泵/柱塞泵 | 工业机械、注塑机 | 高压适配、多种控制方式可选 |
| UGE系列 | 齿轮泵/叶片泵 | 通用液压系统、工程机械 | 性价比高、可靠性强、通用性好 |
| NSP系列 | 高效变量叶片泵 | 精密机床、CNC设备 | 节能40-46%、低发热、高精度控制 |
 二、型号命名规则详解（以UVN系列为例）
 2.1 完整型号格式
UVN - [系列代号] - [泵规格] - [电机功率] - [极数] - [设计代码]
 2.2 各部分含义解析
| 型号段 | 含义 | 示例/说明 |
|-------|------|---------|
| UVN | 系列标识 | 变量叶片泵+电机组合（NSP节能型） |
| 系列代号 | 结构类型 | 1A=单泵，11A=双联泵 |
| 泵规格 | 排量代码 | 0A4=小排量，1A2=中排量，2A3=大排量 |
| 电机功率 | 千瓦(kW) | 0.75/1.5/2.2/3.7/5.5等标准功率 |
| 极数 | 电机极数 | 4=1500rpm，6=1000rpm |
| 设计代码 | 版本标识 | 11=标准型，20=增强型，30=高压型 |
示例：UVN-1A-2A3-3.7-4-20
- 1A=单泵，2A3=大排量叶片泵，3.7=3.7kW电机，4=4极(1500rpm)，20=增强型设计
 三、核心技术特点（官网权威描述）

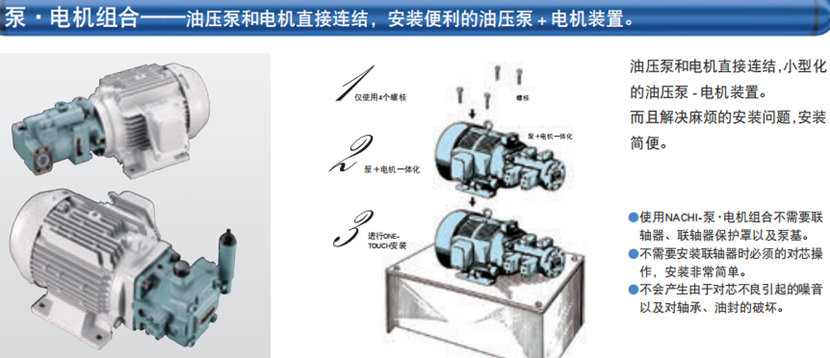

 3.1 安装便捷性（革命性优势）
- 无需联轴器：专用轴连接结构，省去传统联轴器及保护罩
- 免对芯操作：出厂前已完成精准对中，安装时直接固定即可，避免对芯不良导致的噪音和轴承损伤
- 简化基础：无需独立泵基，直接安装在设备机架上，节省空间和成本
 3.2 性能优势
1.  节能高效
    - UVN系列：比传统系统省电约20%（IE3电机）
    - NSP系列：节能效果达40-46%（恒压工况下内部对比）
    - 优化泄油设计，压力平衡更佳，降低发热，提高系统效率
2.  低噪音长寿命
    - 专用轴连接消除轴振动和偏心影响，运行噪音≤60 dB(A)
    - 减少轴承负荷，延长泵和电机使用寿命30%以上
3.  紧凑轻量化
    - 一体化设计，体积比传统分离式系统减小40%
    - 重量减轻30%，便于搬运和安装，适配空间受限的设备
 3.3 结构与可靠性
- 专用连接机构：允许微小轴向和径向位移，吸收安装误差和热膨胀
- 多重密封：防止油液泄漏，适应高压工况
- 标准化组件：采用NACHI原装泵和电机，品质稳定，互换性强
 四、关键技术参数（通用标准）
 4.1 压力与流量参数
| 参数 | 数值范围 | 备注 |
|-----|---------|-----|
| 额定压力 | 7~21 MPa | 随泵类型变化：叶片泵7~14 MPa，柱塞泵21 MPa |
| 最大压力 | 10~25 MPa | 短时承受（≤5分钟） |
| 排量范围 | 5.5~80 cm³/rev | 覆盖从微型到大型系统需求 |
| 流量范围 | 5~100 L/min | 取决于排量和转速 |
 4.2 电机与环境参数
| 参数 | 数值范围 | 备注 |
|-----|---------|-----|
| 电机功率 | 0.75~15 kW | 标准三相异步电机，IE2/IE3效率等级 |
| 转速 | 1000/1500/3000 rpm | 对应6/4/2极电机 |
| 电压 | 200/220/380/400/440 V | 全球电压标准适配 |
| 工作温度 | -10°C ~ +80°C | 标准配置，可选低温型(-20°C) |
| 防护等级 | IP54/IP55 | 适应工业环境，防尘防水 |
 4.3 安装与连接参数
| 参数 | 标准配置 | 可选配置 |
|-----|---------|---------|
| 安装方式 | 法兰式/脚座式 | 定制安装接口 |
| 进出口尺寸 | G1/2~G1 | 螺纹连接，可选法兰连接 |
| 泄油接口 | G1/4 | 必须直接回油箱，无背压 |
| 固定螺栓 | M8~M12 | 按规定扭矩紧固（20~35 N·m） |
 五、应用领域与选型指南
 5.1 典型应用场景
| 行业 | 设备类型 | 推荐系列 | 优势体现 |
|-----|---------|---------|---------|
| 机床工业 | CNC车床、铣床、加工中心 | NSP/UVN | 节能、低发热、高精度控制 |
| 自动化 | 机器人、生产线、装配设备 | UVD/UGE | 紧凑、低噪音、安装便捷 |
| 塑料机械 | 注塑机、挤出机、吹塑机 | UPV/UVN | 高压、节能、长寿命 |
| 食品加工 | 包装机、灌装机、成型机 | UVN | 卫生、低噪音、维护简便 |
| 工程机械 | 小型挖掘机、装载机、起重机 | UGE | 可靠、紧凑、适应恶劣环境 |
 5.2 选型要点
1.  按系统需求选型
    - 压力需求：叶片泵适合中低压（≤14 MPa），柱塞泵适合高压（≤21 MPa）
    - 流量计算：流量(L/min) = 排量(cm³/rev) × 转速(rpm) × 排量系数 ÷ 1000
    - 功率匹配：电机功率≥压力(MPa) × 流量(L/min) ÷ 600 ÷ 总效率（总效率取0.8~0.9）
2.  特殊工况考虑
    - 低温环境：选择带"T"后缀的低温型，工作温度可达-20°C
    - 连续运行：选择IE3高效电机，降低能耗和发热
    - 频繁启停：选择增强型设计（设计代码20/30），提高可靠性
3.  安装空间限制
    - 空间狭小：优先选择UVN/UVD系列，体积最小
    - 多回路需求：选择11A系列双联泵，减少安装空间
 六、维护与保养要点
 6.1 日常维护
| 维护项目 | 周期 | 操作内容 |
|---------|-----|---------|
| 油液检查 | 每周 | 检查油液清洁度（NAS 1638 Class 8级以上）、粘度和液位 |
| 温度监测 | 每日 | 保持油温在15~60°C，避免长期超过80°C |
| 泄漏检查 | 每月 | 检查轴封、法兰和接口处有无泄漏 |
| 噪音监测 | 每月 | 记录运行噪音，异常时及时排查 |
 6.2 定期保养
| 保养项目 | 周期 | 操作内容 |
|---------|-----|---------|
| 油液更换 | 500小时 | 更换液压油及滤芯，清洗油箱 |
| 密封检查 | 1000小时 | 检查轴封磨损情况，必要时更换 |
| 电机维护 | 2000小时 | 检查电机绝缘和轴承，补充润滑脂 |
| 全面检修 | 5000小时 | 拆解检查泵和电机，更换易损件 |
 6.3 故障排查
| 故障现象 | 可能原因 | 解决方法 |
|---------|---------|---------|
| 压力不足 | 1. 泵内泄漏<br>2. 电机转速不足<br>3. 油液粘度不当 | 1. 检查密封件<br>2. 检查电机电源和频率<br>3. 更换推荐粘度油液 |
| 噪音异常 | 1. 油液中有空气<br>2. 轴承磨损<br>3. 油液污染 | 1. 排气并检查吸油管<br>2. 更换轴承<br>3. 更换油液及滤芯 |
| 油温过高 | 1. 系统压力过高<br>2. 泄油背压过大<br>3. 冷却不足 | 1. 调整安全阀压力<br>2. 降低泄油管背压<br>3. 增加冷却系统 |
| 电机过载 | 1. 系统压力超过额定值<br>2. 泵内磨损<br>3. 油液粘度太高 | 1. 调整压力<br>2. 更换磨损零件<br>3. 更换低粘度油液 |
 七、官网资料与购买渠道
 7.1 官方文档获取
- 日本总公司官网：https://www.szkonglong.com/
- IPH系列产品目录(日文)：https://www.klhyd.com/
- IPH系列产品目录(英文)：https://www.szversen.com/
- 不二越中国官网：https://www.konglong88.com/
 7.2 购买建议
1.  通过NACHI授权经销商采购，确保原装正品和售后服务
2.  提供完整工况参数（压力、流量、转速、油温、安装方式），获取精准选型
3.  要求提供产品原产地证明和质量保证书，核对铭牌与型号一致
4.  选择配套的NACHI液压附件（滤芯、油管、接头），保证系统兼容性和可靠性。

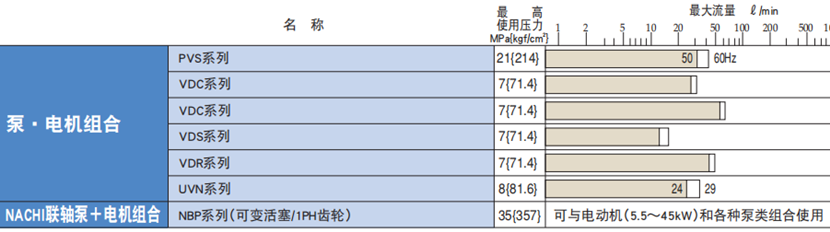

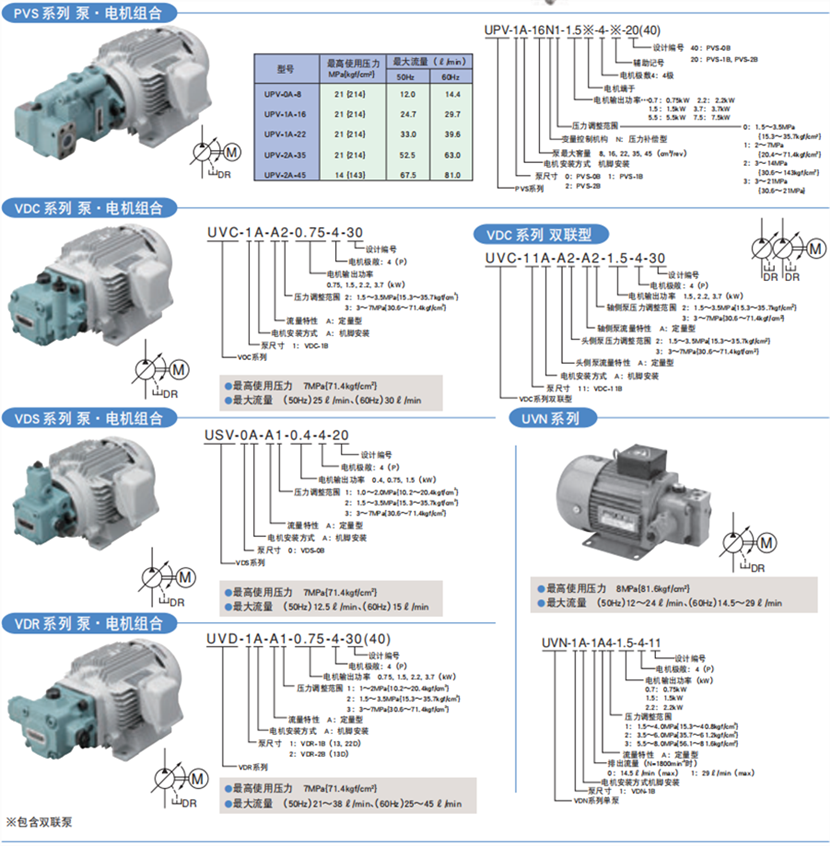

不二越泵·电机组合型号及参数：
