# Nachi IPH-4B-25-LT-20齿轮泵型号说明及使用指南（含IPH系列详解）

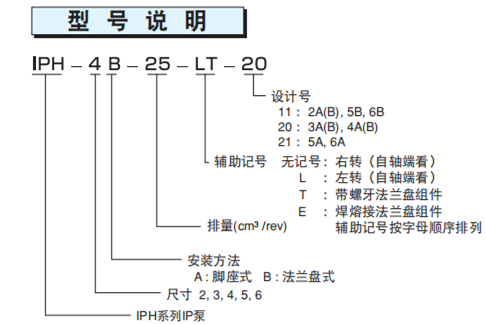

 一、型号深度解析（官网标准命名体系）
# 1.1 完整型号分解
| 型号段 | 含义 | 详细说明 |
|-------|------|---------|
| IPH | 系列标识 | 内啮合齿轮泵(Internal Gear Pump)，不二越专利技术系列，采用轴向+径向双压力加载系统 |
| 4 | 尺寸系列 | 4系列（中型高压），排量范围20-32 cm³/rev，额定压力25 MPa |
| B | 安装方式 | 法兰盘式安装（轴端法兰固定），对应4A为脚座式安装，安装尺寸与旧型号10D完全互换 |
| 25 | 理论排量 | 25.0 cm³/rev（每转排出25毫升油液），官网标准值 |
| L | 特殊功能1 | 长轴设计（延长轴距），适用于需要特殊安装空间的工况 |
| T | 特殊功能2 | 低温适配，采用耐低温密封材料，工作温度范围扩展至-20°C |
| 20 | 设计代码 | 标准设计后缀，额定压力25 MPa，最大压力30 MPa，与11D新型号兼容 |
# 1.2 后缀代码补充说明（官网标准）
| 后缀 | 含义 | 适用场景 |
|-----|-----|---------|
| L | 长轴 | 联轴器安装空间不足，需要延长轴端 |
| T | 低温 | 环境温度≤0°C，需耐低温密封 |
| E | 高效密封 | 高压工况，减少内部泄漏 |
| G | 右旋 | 轴端视图顺时针旋转（标准为左旋L） |
| F | 法兰连接 | 进出口法兰式安装（标准为螺纹） |

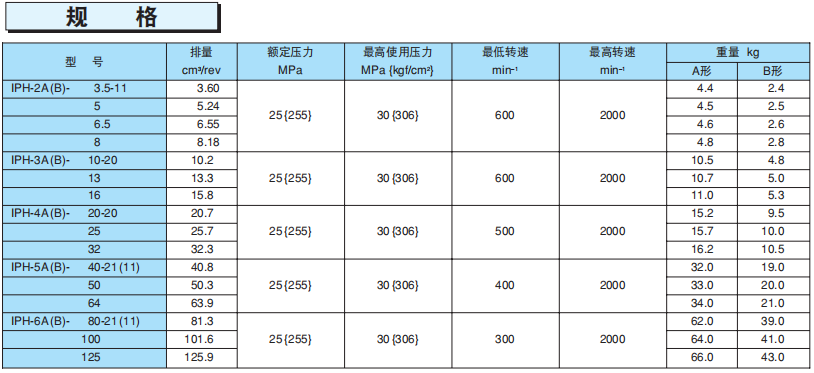

 二、IPH-4B-25-LT-20核心技术参数（官网权威数据）
| 参数 | 数值 | 备注 |
|-----|-----|-----|
| 理论排量 | 25.0 cm³/rev | 官网标准值，误差±5% |
| 额定压力 | 25 MPa (250 bar) | 连续工作压力，长期稳定运行 |
| 最大压力 | 30 MPa (300 bar) | 短时承受（≤5分钟），频繁压力波动时的上限 |
| 转速范围 | 500 ~ 1800 rpm | 标准工况，最高可达2000 rpm（油液粘度≥20 mm²/s） |
| 工作温度 | -20°C ~ +80°C | LT后缀扩展低温范围，标准型号为-10°C ~ +80°C |
| 吸油压力 | -0.03 ~ +0.03 MPa | 避免吸油口装在泵下侧，防止气蚀 |
| 推荐油液 | R&O型矿物油，水溶性液压油 | 粘度范围10 ~ 400 mm²/s，推荐32 ~ 68 mm²/s |
| 旋转方向 | 左旋（轴端视图逆时针） | 标准配置，可定制右旋(G) |
| 泄油背压 | ≤0.03 MPa | 泄油管必须直接插入油箱油面下 |
| 重量 | 约12 kg | 4B系列标准重量 |
| 进出口尺寸 | G1/2 | 标准螺纹接口，可定制法兰连接(E) |
 三、不二越IPH系列IP泵整体特点（官网描述）
# 3.1 核心技术优势
1.  专利压力加载系统：轴向+径向双压力补偿，确保高压下效率稳定（0.95~0.98排量系数），延长使用寿命
2.  低噪音设计：修正渐开线短齿牙内啮合，脉动小，运行噪音≤65 dB(A)，提升作业环境
3.  安装兼容性：新型号(11D)与旧型号(10D)安装尺寸完全互换，升级无需改动液压系统
4.  优良吸入性能：可在-0.3 kgf/cm²吸入压力下稳定工作，适应复杂工况
5.  结构简单：零部件少，维护简便，密封件更换容易，降低维护成本
# 3.2 系列排量范围
IPH系列覆盖3.6~125.9 cm³/rev全排量范围，分为2/3/4/5/6五个尺寸系列，满足从微型到大型液压系统需求
 四、IPH-4B-25-LT-20使用说明（官网操作指南+维护规范）
# 4.1 安装规范
1.  安装位置：
    - 优先水平安装，吸油口朝上，避免吸油口在泵下侧（防止气蚀）
    - 与电机同轴度误差≤0.05 mm，角度误差≤1°，建议使用弹性联轴器
    - 安装螺栓按规定扭矩紧固（M10螺栓：25~30 N·m）
2.  管路连接：
    - 吸油管直径≥G1/2，长度≤1.5 m，避免急剧弯曲
    - 泄油管直径≥6 mm，必须直接插入油箱油面下，无背压
    - 进出油口安装前清理毛刺，防止杂质进入泵体
# 4.2 启动操作
1.  预注油：启动前向泵内注满液压油，手动转动联轴器3~5圈，排出空气
2.  空载启动：电机启动前，将系统压力调至最低，空载运行1~2分钟，直至油液无气泡排出
3.  低温启动（LT型号适用）：
    - 环境温度≤0°C时，先进行预热运行（低压力≤5 MPa，低转速≤1000 rpm）
    - 油温升至10°C以上后，再逐步提高压力和转速
# 4.3 运行维护
| 维护项目 | 周期 | 操作内容 |
|---------|-----|---------|
| 油液检查 | 每周 | 检查油液清洁度、粘度、液位，保持NAS 1638 Class 8级以上 |
| 压力检查 | 每日 | 监测工作压力，避免长期超过额定压力 |
| 温度监测 | 实时 | 保持油温在15~60°C，LT型号可低至-20°C |
| 密封检查 | 每月 | 检查轴封、法兰处有无泄漏 |
| 油液更换 | 500小时 | 更换液压油及滤芯，清洗油箱 |
| 全面检修 | 2000小时 | 拆解检查齿轮、轴承磨损情况，更换易损件 |
# 4.4 常见故障排查
| 故障现象 | 可能原因 | 解决方法 |
|---------|---------|---------|
| 压力不足 | 1. 密封件磨损泄漏<br>2. 吸油不足<br>3. 转速过低 | 1. 更换密封件<br>2. 检查吸油管、提高油位<br>3. 调整至额定转速 |
| 噪音过大 | 1. 吸油口进气<br>2. 联轴器不同轴<br>3. 内部磨损 | 1. 紧固吸油管、排除空气<br>2. 校正同轴度<br>3. 更换磨损零件 |
| 油温过高 | 1. 油液粘度不当<br>2. 泄油背压过高<br>3. 环境温度过高 | 1. 更换推荐粘度油液<br>2. 降低泄油管背压<br>3. 增加冷却系统 |
| 流量下降 | 1. 内部泄漏增大<br>2. 油液污染<br>3. 齿轮磨损 | 1. 更换密封件<br>2. 更换油液及滤芯<br>3. 更换齿轮组件 |
 五、安全注意事项（官网强调）
1.  压力安全：系统必须安装安全阀，设定压力≤25 MPa（额定压力），防止过载
2.  温度安全：避免油温长期超过80°C，防止密封件老化
3.  维护安全：检修前必须释放系统压力，切断电源，等待油液冷却至50°C以下
4.  油液安全：禁止使用含水、杂质或变质的液压油，避免损坏泵体
 官方文档链接
- 日本总公司官网：https://www.szkonglong.com/
- IPH系列产品目录(日文)：https://www.klhyd.com/
- IPH系列产品目录(英文)：https://www.szversen.com/
- 不二越中国官网：https://www.konglong88.com/

IPH-4B-25-LT-20齿轮泵型号说明：
