大金V系列变量型柱塞泵工作原理及控制方式
大金V系列为斜盘式轴向变量柱塞泵，是大金液压产品线的经典工业泵系列，覆盖V8~V70多档排量，凭借低噪音、高效率、高可靠性的特点广泛应用于机床、自动化设备、注塑机等领域。
 一、核心工作原理
 1. 基础吸排油原理
该系列泵采用配流盘配流、斜盘驱动柱塞的轴向结构，基础工作逻辑如下：
- 传动轴由电机/引擎驱动，带动缸体与固定的球面配油盘做相对滑动旋转；
- 缸体内的柱塞通过滑靴贴合在斜盘表面，随缸体旋转时被斜盘推拉，做轴向往复运动；
- 柱塞从下止点向上止点移动时，柱塞腔容积增大，油液经配油盘吸油窗口被吸入（吸油行程）；
- 柱塞从上止点向下止点移动时，柱塞腔容积减小，高压油经配油盘排油窗口输出（排油行程）；
- 缸体每旋转一周，单支柱塞完成一次吸排油循环，多柱塞交替工作实现连续、平稳的压力输出。
 2. 变量调节原理
泵的排量调节通过改变斜盘倾角实现：斜盘倾角越大，柱塞往复行程越长，泵单转排量越大；倾角越小则排量越小，倾角为0时排量趋近于零。
- 执行机构为内置控制液压缸（变量活塞），配合不同的控制阀组接收压力、电信号等输入，推动斜盘绕耳轴摆动，无级调整倾角；
- 球面配流副具备自动对中特性，搭配柱塞滑靴静压支撑设计，在变量过程中始终保持低摩擦、高容积效率（≥95%），长期运行磨损小、性能稳定。
 二、主流控制方式
V系列提供多类控制模式，通过型号中的控制代码区分，核心类型及特性如下：
 1. 压力补偿控制（代码：A）
- 控制逻辑：内置压力补偿阀实时检测泵出口压力，当系统压力接近预设的切断压力时，阀组推动变量活塞减小斜盘倾角，输出流量自动降低至维持该压力所需的最小流量，保持系统压力恒定。
- 核心特点：
  - 切断压力、最大流量均可通过泵体调节螺钉手动调整；
  - 负载低于设定压力时全排量输出，保压阶段仅输出微量流量，无持续溢流损耗，节能且抑制油温上升；
  - 响应速度快，负载突变时压力波动小，夹紧、进给回路压力稳定。
- 衍生型号：远程压力补偿控制（A-RC），可外接远程溢流阀实现切断压力的远程调节。
 2. 自调压式组合控制（代码：CH）
- 控制逻辑：属于压力-流量组合控制，内置高低压两组压力设定值。系统压力低于低压值PL时，泵以大流量QH输出；压力升高至高压值PH时，自动切换为小流量QL输出，随负载变化自动完成“快进-工进”的速度切换。
- 核心特点：单泵即可实现“低压大流量、高压小流量”双工况，无需额外双泵回路，简化系统、降低成本；高低压值、大小流量均可独立手动调节。
- 衍生型号：带远程控制组合控制（CH-RC），支持远程调节高压设定值。
 3. 电磁阀式组合控制（代码：CJ）
- 控制逻辑：在组合控制基础上增加电磁换向阀，通过电磁阀的ON-OFF电信号主动切换大/小流量工况：
  - 电磁阀断电：泵输出大流量，执行机构快速进给；
  - 电磁阀通电：切换为小流量，执行机构工作进给。
- 核心特点：电控切换响应迅速，可与设备自动化逻辑联动，精准控制工况切换时机，适配机床加工等需要时序控制的场景。
- 衍生型号：带远程控制电磁阀组合控制（CJ-RC），支持远程调节高压值。
 4. 两级压力控制（复合压力控制，代码：D）
- 控制逻辑：通过电磁阀切换两套独立的压力补偿设定值，可输出高压、低压两级恒定压力，流量随负载自动匹配保持节能状态。
- 核心特点：适用于执行机构速度固定、但需要两种工作压力的场景；高低压可独立手动调节，电控切换灵活。
- 衍生型号：带远程控制两级压力控制（D-RC），支持远程调节高压值。
 5. 功率匹配控制（代码：SA / SAJS）
- 控制逻辑：内置电磁比例伺服阀，通过输入电流信号（如4-20mA）比例调节泵的切断压力和排量，使泵输出功率与系统负载功率实时匹配，避免功率冗余浪费。SAJS型为进阶版本，控制精度与响应性能更优。
- 核心特点：配合比例换向阀可实现压力、流量的连续比例控制，节能效果显著；适配高精度、多工况的自动化液压系统，如精密注塑机、数控加工中心等。

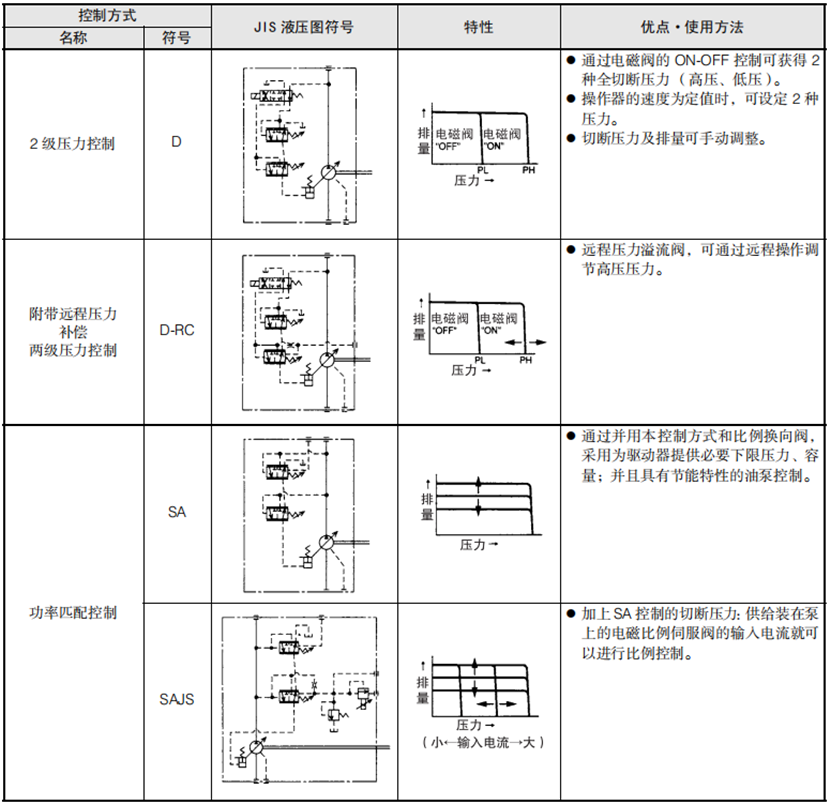

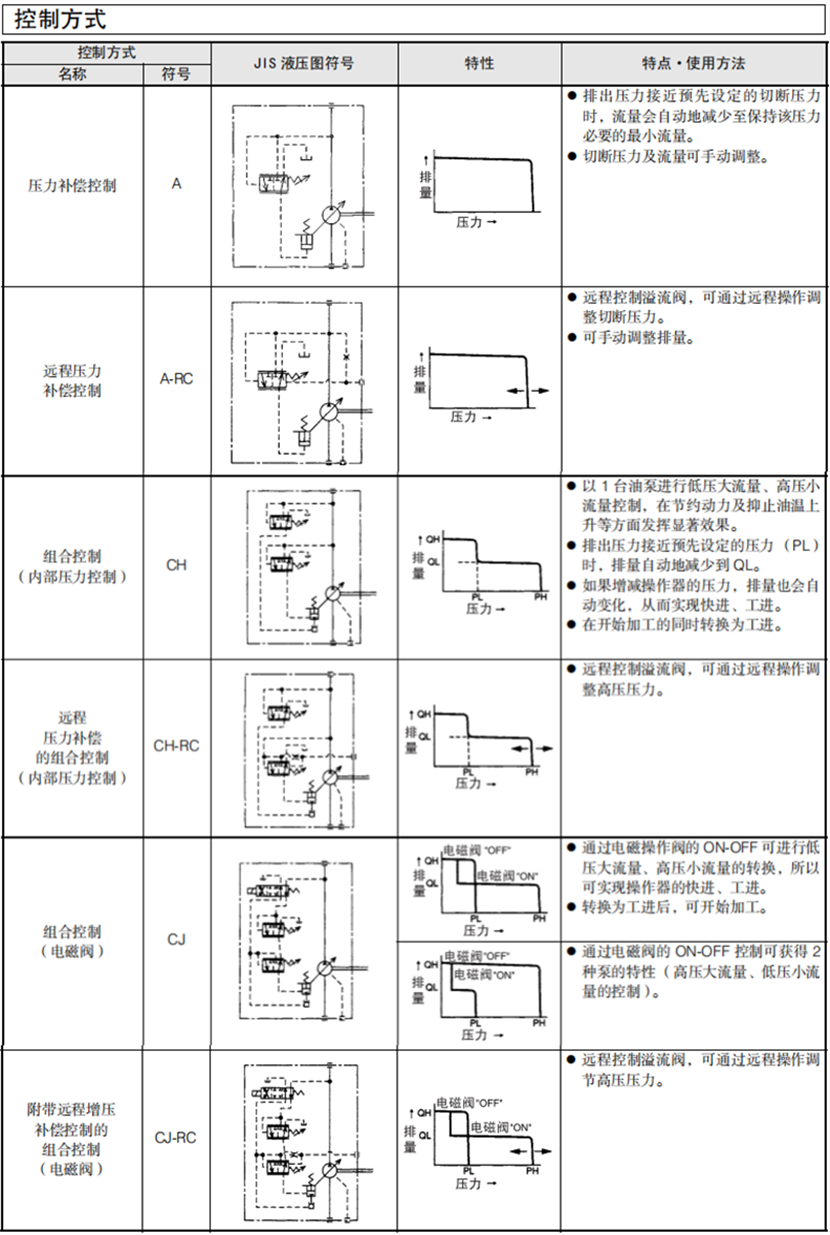

大金V系列变量型柱塞泵控制方式：

日本大金DAIKIN变量柱塞泵拥有多个系列和型号，以下是其主要型号归纳：
大金V系列柱塞泵
V8系列：V8A1RX-20、V8A1LX-20、V8A1L-20等。
V15系列：V15A1RY-95、V15A1RX-95、V15A2RX-95、V15A3RX-95、V15A1R-95、V15A2R-95、V15A3R-95、V15A1L-95、V15A2L-95、V15A3L-95、V15A1LX-95、V15A2LX-95、V15A3LX-95、V15A3R-95RC、V15A3RX-95RC等，部分型号还有带“-10X”后缀的变体。
V23系列：V23A1RX-30、V23A2RX-30、V23A3RX-30、V23A4RX-30、V23A4RX-30RC、V23A1R-30、V23A2R-30、V23A3R-30、V23A4R-30、V23A4R-30RC等。
V38系列：V38A1RX-95、V38A2RX-95、V38A3RX-95、V38A4RX-95、V38A1R-95、V38A2R-95、V38A3R-95、V38A4R-95、V38A4RX-95RC、V38A4R-95RC等，部分型号还有带“-10X”后缀的变体。
V50系列：V50A1RX-20、V50A2RX-20、V50A3RX-20、V50A3RX-20RC、V50SA1ARX-20、V50SA1BRX-20、V50SA1CRX-20、V50SA2ARX-20、V50SA2BRX-20、V50SA2CRX-20、V50SA3ARX-20、V50SA3BRX-20、V50SA3CRX-20、V50SAJS-ARX-20、V50SAJS-BRX-20（注意：V50SAJS-BRX-20在部分列表中重复出现，可能因不同渠道或版本有所差异）等。
V70系列：V70A1RX-60、V70A2RX-60、V70A3RX-60、V70A3RX-60RC、V70C11RHX-60、V70C12RHX-60、V70C13RHX-60、V70C22RHX-60、V70C23RHX-60、V70SA1ARX-60、V70SA1BRX-60、V70SA1CRX-60、V70SA2ARX-60、V70SA2BRX-60、V70SA2CRX-60、V70SA3ARX-60、V70SA3BRX-60、V70SA3CRX-60、V70SAJS-ARX-60、V70SAJS-BRX-60、V70SAJS-CRX-60等。
VZ系列柱塞泵：VZ50、VZ80、VZ100、VZ130等。此外，可能还有其他未列出的型号和系列。为了获取最准确和最新的信息，建议直接联系大金DAIKIN的官方渠道或授权代理商。
