YUKEN油研高压变量柱塞泵A3H71-FR01-KK-10产品详细说明

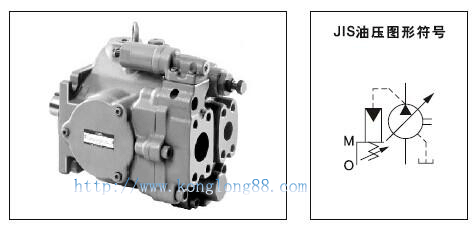

油研A3H71-FR01-KK-10高压变量柱塞泵
 一、型号代码拆解 A3H71-FR01-KK-10

编码段	含义说明
A3H	油研 A3H 系列 斜盘式高压变量柱塞泵
71	规格，几何排量 70.7 cm³/rev
F	法兰安装型式（L = 脚座安装）
R	旋转方向：从驱动轴端看顺时针旋转（标准转向）
01	FR01 = 压力补偿控制（恒压控制） 系统达到设定压力后自动减小排量保压，典型注塑 / 压铸锁模工况
KK	轴伸：平键轴标准规格；适配最高 35MPa 压力等级密封配置
10	本体设计版本号（标准通用版）

> 控制原理简述（FR01恒压型）：
泵自带压力补偿阀，预先设定系统最高压力；负载压力未达到设定值时泵输出全排量；压力到达设定值，斜盘摆角减小、流量降低，维持系统压力恒定，空载低流量节能。
 二、核心技术规格参数
1. 排量：70.7 cm³/rev（最大排量）
2. 压力参数
- 额定连续工作压力：35 MPa
- 短时峰值压力：40 MPa（冲击压力，短时使用）
- 出厂压力调节范围：5～35 MPa
3. 转速范围
- 最高转速：2300 r/min
- 最低稳定转速：600 r/min
> 推荐常用工况：1200～1800 r/min
4. 输出流量参考
1500rpm：≈106 L/min（无内泄理论值）
1800rpm：≈127 L/min
5. 重量：约45.5 kg
6. 驱动形式：标准非通轴（如需串联泵选择A3HG系列通轴款）
 三、产品主要特点
1. 高压重载设计
最高35MPa连续工况，适合注塑机、压铸机、锻压机、工程机械高压液压系统，抗压力冲击。
2. FR01恒压压力补偿控制
结构简单、故障率低，大量应用于锁模、保压回路；压力到达设定值自动变量，减少溢流发热。
3. 高容积效率
优质柱塞与配流盘摩擦副，35MPa工况容积效率≥94%，温升低。
4. 安装标准
法兰安装符合JIS标准，互换性强；吸油、压油、泄油口位置固定。
5. 噪声优化结构
配流盘预升压减振结构，相比老款A系列柱塞泵运行噪音更低。
 四、液压介质与使用条件
1. 推荐液压油
石油基抗磨液压油 ISO VG32 / VG46
2. 工作粘度区间：20～400 mm²/s
3. 油温：正常 20～55℃；极限0～60℃
4. 油液清洁度：建议 NAS 8级以内，必须加装吸油过滤器+压力管路过滤器
5. 泄油要求
泄油口单独回油箱，禁止与系统回油并接；壳体泄油压力长期＜0.1MPa。
 五、油口规格（标准法兰型A3H71）
- 压力口(出油口)：Rc1-1/4（内螺纹）
- 吸油口：Rc1-1/2（内螺纹）
- 泄油口：Rc1/2
> 注意：吸油管通径必须足够，防止吸空产生气蚀。
 六、典型应用场景
 注塑成型机（锁模单元、高压射胶）
 冷室/热室压铸机
 液压锻压机、冲床
 重型高压液压站、硫化机、挤压设备
 七、重要使用注意事项
1. 旋转方向严禁接反：型号R=顺时针，反转会立刻损坏配流盘；试车前点动确认转向。
2. 初次启动必须排空泵体内空气，空载运行几分钟。
3. 压力调节：泵体调压螺钉只可在停机或空载微调，严禁超35MPa长期使用。
4. 该型号不带通轴，如果需要串联第二支泵，请选用同排量 A3HG71-FR01KK-10（通轴版）。
5. 密封标准为丁腈橡胶；高温、磷酸酯抗燃油工况需另行指定氟橡胶密封E1D后缀。
