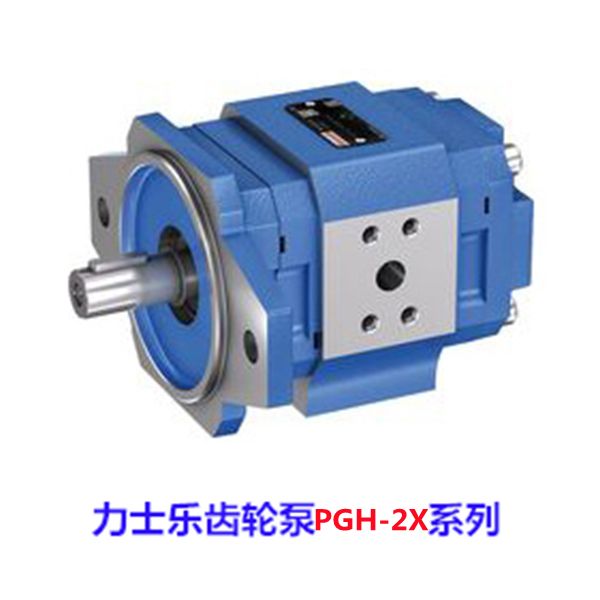

PGH-2X系列力士乐内啮合齿轮泵

力士乐PGH-2X内啮合齿轮泵：

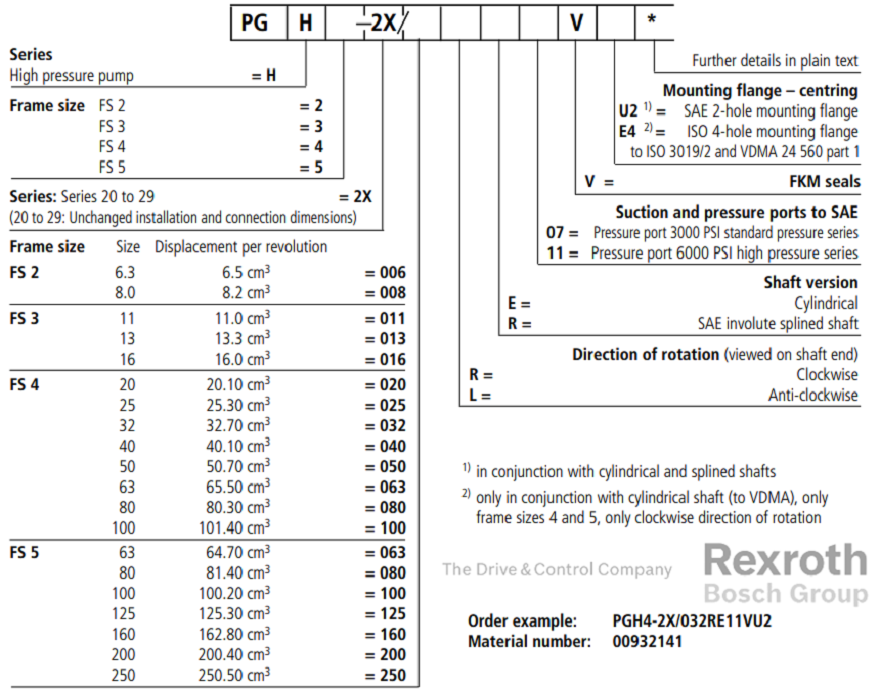

机座大小2,3
规格5…16
组件系列2X
最大工作压力350bar
最大排量16cm

REXROTH力士乐PGH-2X系列内啮合齿轮泵详解
REXROTH力士乐PGH-2X系列内啮合齿轮泵是工业领域中应用广泛的一种高性能液压泵。该系列泵以其高效、低噪音、低脉动流量等特点，在众多液压系统中扮演着重要角色。本文将详细介绍REXROTH力士乐PGH-2X系列内啮合齿轮泵的结构、工作原理及其优势。
结构组成
REXROTH力士乐PGH-2X系列内啮合齿轮泵的基本结构包括外壳、轴承盖、端盖、内啮合齿轮、小齿轮轴、轴承、轴向垫片、安装法兰、止动销以及分段填充部件等组件。其中，分段填充部件由分段、扇形支撑体和密封辊组成，这些组件共同协作，确保了泵的高效运转和密封性能。
工作原理
PGH-2X系列内啮合齿轮泵的工作原理基于两个啮合的齿轮间所形成的工作容积变化来输送液体。当泵开始工作时，小齿轮轴根据流体动力学原理驱动内啮合齿轮旋转。在旋转过程中，吸油区域的容积会不断增加，形成局部真空，从而吸入液压油。随着齿轮的继续旋转，吸油区域的容积逐渐减小，将液压油挤压到压力区域，并通过压力通道排出。
这一过程中，径向补偿单元和内啮合齿轮与小齿轮轴之间的齿轮啮合起到了关键作用，它们有效地分离了吸油区域和压力范围，确保了泵的稳定性和效率。同时，由于具有密封间隙补偿功能，即使在低速和低粘度情况下，泵也能实现高效率运转。
优势特点
固定排量与低脉动流量：PGH-2X系列内啮合齿轮泵具有恒定排量，且脉动流量小，能够显著降低工作噪音，提高系统的稳定性。
广泛的适用范围：该系列泵适用于各种粘度和转速范围，能够满足不同液压系统的需求。
高效密封性能：通过径向补偿和轴向补偿的共同作用，泵能够确保旋转部件与固定部件之间的微小间隙，实现压力腔的最佳密封，减少泄漏。
低噪音运行：由于脉动速度减小，泵的工作噪音显著降低，为操作者提供了更加舒适的工作环境。
易于维护：泵的结构设计合理，组件易于拆卸和更换，降低了维护成本和难度。
应用领域
REXROTH力士乐PGH-2X系列内啮合齿轮泵广泛应用于塑料加工机械、高压机械、试验台等高压力抗疲劳驱动系统中。其直接驱动常速或变速或蓄能器充液功能，使得该系列泵在工业自动化领域具有不可替代的地位。
结语
综上所述，REXROTH力士乐PGH-2X系列内啮合齿轮泵以其卓越的性能和广泛的应用领域，成为了工业液压系统中的重要组成部分。随着技术的不断进步和市场的不断需求，该系列泵将继续发挥其独特优势，为工业自动化领域的发展贡献力量。
