威格士(Vickers)叶片泵在设计布置管道时,应注意哪些事项?

发布时间:2017-12-12 00:00:00 最后更新:2024-10-18 14:46:24 浏览次数:2339

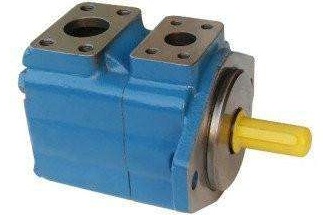

威格士叶片泵V系列

威格士Vickers叶片泵在设计布置管道时的注意事项
威格士(VICKERS)作为伊顿集团流体动力部门旗下的一个全球知名液压品牌,其叶片泵以其高效、可靠的性能在多个工业领域得到了广泛应用。在设计布置威格士Vickers叶片泵的管道时,需要特别注意以下几个事项,以确保泵的正常运行和系统的稳定性。
1. 进油口与出油口的区分与布置
威格士Vickers叶片泵的进油口和出油口在布置时需特别注意,因为两者的尺寸和功能有所不同。通常,进油口较大,而出油口较小,切勿颠倒。在安装前,应仔细核对并确认进油口和出油口的正确位置,避免安装错误导致油泵异常损坏。此外,验证叶片泵的转向是否符合标牌箭头的方向,并在油泵排油正常后再正式启动电机。
2. 管道高度与吸油压力
叶片泵的吸油高度一般不超过500mm,因为泵的排量越大,要求的吸入压力也越高。在设计管道时,应尽量减少吸油管道的高度和阻力,以保证足够的吸油压力。如果吸油高度过高或管道阻力过大,可能会导致泵吸油不足,影响泵的正常工作。
3. 滤油器的安装与维护
为防止定量叶片泵吸入杂物,减少磨损,必须在进油口处安装合适的滤油器。推荐的滤油器孔径为100~180um,其过滤能力应不小于泵流量的三倍。此外,在排油管道油口处也应安装精度为30~50um的滤油器,以确保油液的清洁度,提高液压系统稳定性和液压元件的工作寿命。同时,应定期清洗滤油器并检查油的品质,根据实际情况更换工作油液。
4. 油液的选择与油温控制
为确保威格士Vickers叶片泵的性能和延长使用寿命,液压系统应使用抗磨液压油。推荐选用N46号抗磨液压油,长期工作油温宜在10℃~60℃范围内。油箱设计宜采用封闭型,以减少油液与外界的接触,避免油液污染。同时,应定期检查油液品质,及时更换不合格的油液。
5. 管道布局与支撑
在设计管道布局时,应尽量减小管道的长度和弯曲,以减少油液在管道中的阻力和压力损失。同时,应合理设置管道支撑,避免管道因振动而损坏。对于长距离输送的管道,应考虑设置中间支撑点,以分散管道的重量和应力。
6. 振动与噪音的控制
威格士Vickers叶片泵在工作过程中可能会产生一定的振动和噪音。为了减少振动和噪音对设备和环境的影响,应采取有效的减振措施。例如,在泵和管道之间安装减振垫或减振器,以减少振动传递;在管道上设置消声器或隔音罩,以降低噪音水平。
7. 安全与防护
在设计布置管道时,还应考虑安全因素。例如,在易燃易爆场所应使用防爆型管道和阀门;在高压管道上应设置安全阀和压力表等安全附件;在需要检修和维护的部位应设置方便操作的平台和梯子。
综上所述,威格士Vickers叶片泵在设计布置管道时需注意多个方面的事项,以确保泵的正常运行和系统的稳定性。通过合理的设计、安装和维护,可以充分发挥威格士Vickers叶片泵的性能优势,为工业生产提供有力的支持。
