港隆介绍威格士双联叶片泵内部结构和使用说明

发布时间:2014-10-27 00:00:00 最后更新:2024-10-16 14:56:38 浏览次数:3985



   深圳市港隆液压设备有限公司威格士叶片泵技术部给大家介绍威格士双联叶片泵内部结构和使用说明。

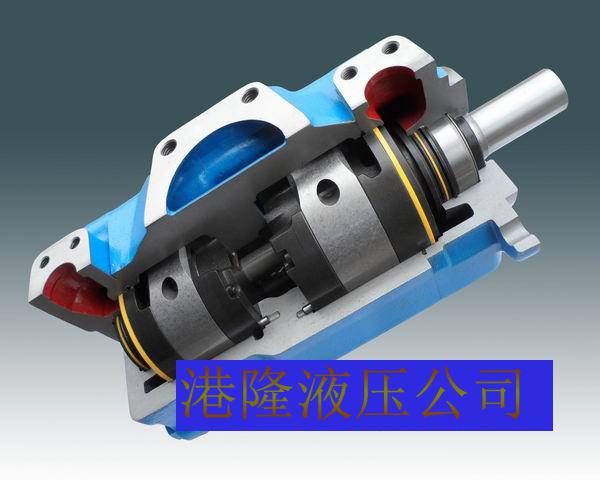

一、我们首先来介绍威格士双联叶片泵内部结构

  1、双联泵是由两个相同排量或两个不相同的排量的泵组成,两个泵共用一个吸油口,有一个中间体连接而成,出油口是两个,分别由前盖和后盖隔断,共同由一个芯轴驱动旋转,双联泵虽然连在一起,但前后泵可独立设置不同的压力,可以向不同的两个液压系统里供压力油,也可合流成一个油道驱动一组油缸。

  2、双联泵的两个泵芯是背靠背安装,前泵为正转,后泵为反转,中间体吸油部位是低压区,前盖和后盖是高压区,内部高压、低压隔断采用进口高性能矩形四氟材料制成,低压泵盖由橡胶O型圈密封,防止漏油。

  3、双联泵的进出油口可根据客户需求四个方向任意旋转,客户有要求时就按客户方向调好,一般情况下,出厂设置为标准方向(三个方向一致),如果客户需要掉方向,切记注意以下要点:

  (1)螺丝松开,向里推着壳体旋转,切不可拔出壳体,影响定位销定位。

  (2)检查O型圈是否到位。

  (3)紧螺丝要对称均匀拧紧,力量要尽量大,防止泵盖漏油。

二、威格士双联叶片泵使用说明

  油口调好工作后,上压时噪音如警报声,声音特别大时,说明旋转时定位销已拔出安装不到位,可重新安装一次,这时必须把泵芯拔出,对准定位销孔装入泵芯,壳体端面要擦干净,检查O型圈,锁紧螺丝。

  双联泵的初次安装一定要注意以下几个方面的问题:

  1、向泵里罐一点液压油。

  2、吸油口漏气。

  3、油位高度及吸油过滤器的规格。

  4、电机旋转方向。

  5、电机与泵的同心度。

  6、安装泵的联轴器不要硬砸,防止轴承损坏。

  7、安装泵的联轴器时注意留足轴向间隙防止轴向挤压。

  等等,如有这方面解决不了的问题您可以联系我们。
