台湾YUKEN油研DSHG-01-2B系列电磁阀型号说明及参数

台湾油研（Yuken）作为全球知名的液压元件制造商，其生产的DSHG-01-2B系列电磁阀在工业自动化领域有着广泛的应用。本文将重点介绍DSHG-01-2B7和DSHG-01-2B40这两款电磁阀的型号说明及主要参数。
一、油研电磁阀DSHG-01-2B系列概述
DSHG-01-2B系列电磁阀是YUKEN油研专为液压控制系统设计的电磁换向阀，具有高压、大容量、低压降的特点，并且易于改变控制方式和泄油方式。该系列电磁阀广泛应用于机床、注塑机、冶金设备、工程机械等领域，是液压系统中的重要组成部分。
二、DSHG-01-2B7型号说明及参数
型号说明：
品牌：台湾YUKEN油研
型号：DSHG-01-2B7
驱动方式：电磁
主要参数：
额定电压（V）：根据具体型号而定，常见的有AC100V、AC200V等
位置数：2（表示该电磁阀有两个工作位置）
最大流量（L/min）：根据具体型号可能有所不同，但DSHG-01-2B系列普遍具有较高的流量能力
最大工作压力（MPa）：通常可达到21MPa或更高，确保在高压环境下稳定工作
电压范围：根据额定电压不同，电压范围也会有所差异，如±10V、±20V等
三、DSHG-01-2B40电磁阀型号说明及参数
型号说明：
品牌：台湾YUKEN油研
型号：DSHG-01-2B40
驱动方式：电磁
主要参数：
额定电压（V）：同样根据具体型号而定，如AC100V、DC12V等
位置数：2
最大流量（L/min）：40L/min，适用于需要较大流量的液压系统
最大工作压力（MPa）：21MPa，满足大多数高压工作环境的需求
电压范围：如DC12V的型号，其电压范围可能是±1.2V，确保电磁阀在稳定电压下工作
四、工作原理
YUKEN油研DSHG-01-2B系列电磁阀的工作原理基本相同。它们具有密闭的腔体，在不同位置开有通孔，每个孔都通向不同的油管。腔体中间是阀体，两面是两块电磁铁。当电磁铁线圈通电时，阀体会被吸引到通电的一侧，从而挡住或漏出不同的排油孔。进油孔是常开的，液压油通过进油孔进入不同的排油管，然后通过油的压力推动油缸的活塞，进而带动活塞杆和机械装置运动。
五、故障排查与维护
DSHG-01-2B系列电磁阀在使用过程中可能会遇到一些故障，如电磁阀不动作。常见的故障原因包括接线头松动或线头脱落、电磁阀线圈烧坏等。排查时，可以首先检查接线是否牢固，然后用万用表测量电磁阀线圈是否开路。如果线圈损坏，需要及时更换。
六、总结
台湾YUKEN油研DSHG-01-2B系列电磁阀以其高压、大容量、低压降和易于控制的特点，在液压系统中发挥着重要作用。DSHG-01-2B7和DSHG-01-2B40作为该系列中的代表型号，具有各自独特的参数和适用范围。通过了解这些参数和工作原理，可以更好地选择和使用这些电磁阀，确保液压系统的稳定运行。

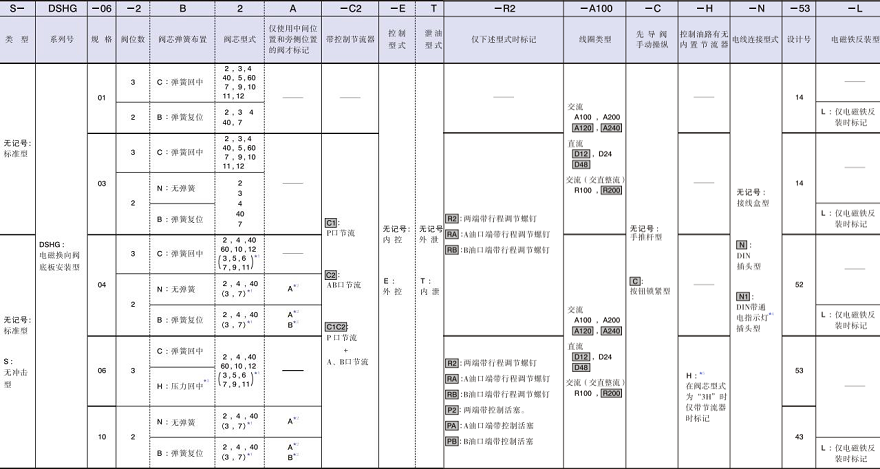

油研电液换向阀DSHG系列型号说明：
