日本油研换向阀DSG-01-3C4-D24-N-50,DSG-01-3C4-D24-N1-50说明书

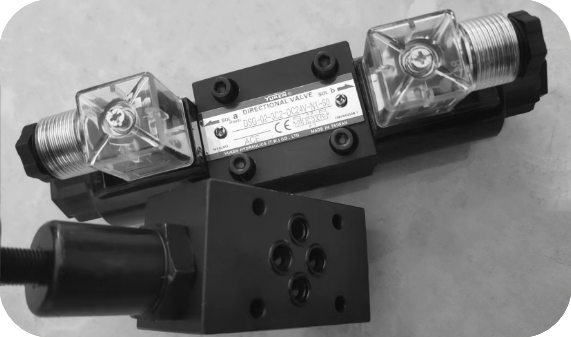

油研换向阀DSG-01-3C4-D24-N-50及DSG-01-3C4-D24-N1-50
一、产品概述
日本油研（YUKEN）作为液压元件领域的领军企业，其生产的DSG-01-3C4-D24-N-50及DSG-01-3C4-D24-N1-50换向阀是液压系统中不可或缺的重要元件。这两款换向阀以其高压、高流量、低压降及高防尘防水性能，广泛应用于数控机床、塑料机、压机等机械设备中，实现了液压流的精确切换、分配和调节，极大地提升了设备的运行效率和稳定性。
二、产品特点
高压高流量设计：DSG-01-3C4-D24-N-50及DSG-01-3C4-D24-N1-50换向阀采用高压高流量设计，工作压力可达35 MPa（5080 PSI），流量可达100 L/min（26.42 GPM），相比传统产品，其性能和效率显著提升。
低压降特性：这两款换向阀通过优化流道设计，实现了更低的压降，从1.0 MPa降低到0.9 MPa（145至131 PSI），有效降低了系统能耗，提高了整体运行效率。
高防尘防水性能：符合IP65标准的防尘防水设计，确保了换向阀在恶劣环境下的稳定运行，延长了使用寿命。
无冲击操作：DSG-01-3C4-D24-N1-50特别配备了内置电流整流器，支持交流电源无冲击操作，减少了管道中的噪音和振动，提升了系统的稳定性。
高耐受性：由于螺线管的磁力和弹力设计，这两款换向阀对污染物具有较高的耐受性，能够在复杂的工作环境中保持稳定的性能。
三、工作原理
DSG-01-3C4-D24-N-50及DSG-01-3C4-D24-N1-50换向阀的工作原理基于电磁控制和阀芯的移动。换向阀内部有一个密闭的腔体，腔体在不同位置开有通孔，每个孔都通向不同的油管。腔体中间是阀芯，两侧各有一块电磁铁。当电磁铁线圈通电时，电磁力将阀芯吸引至相应位置，从而改变液压油的流向和流量。进油孔始终保持常开状态，液压油通过进油孔进入换向阀后，根据阀芯的位置进入不同的排油管，推动油缸活塞运动，进而带动机械装置工作。
四、使用与维护
安装：在安装换向阀时，请确保按照产品说明书中的要求进行，注意接口尺寸和密封性，避免泄漏。
接线：对于DSG-01-3C4-D24-N1-50型号，建议使用带内置电流整流器的R型型号，以交流电源进行无冲击操作。接线时请遵循电气安全规范。
维护：定期检查换向阀的密封性和电气连接情况，及时清理附着在阀体上的污物。如发现异常，请立即停机检查并联系专业维修人员。
存储：换向阀应存放在干燥、通风、无腐蚀性气体的环境中，避免阳光直射和雨淋。
五、总结
日本油研DSG-01-3C4-D24-N-50及DSG-01-3C4-D24-N1-50换向阀以其卓越的性能和稳定的质量，在液压系统中发挥着重要作用。通过合理的使用和维护，可以确保换向阀的长期稳定运行，提高设备的整体性能和效率。在选择液压元件时，建议根据实际需求综合考虑各种因素，选择最适合的型号和品牌。
