港隆液压介绍VICKERS威格士叶片泵25V,35V,45V的安装尺寸

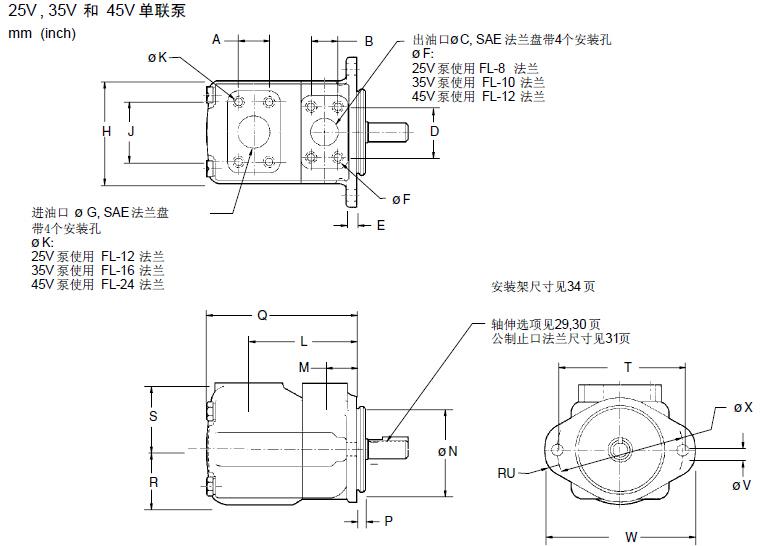

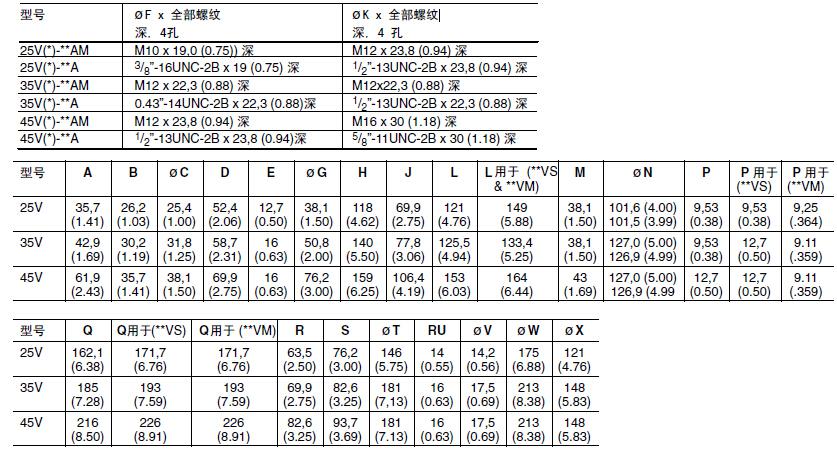

　　深圳市港隆液压设备有限公司给大家介绍VICKERS威格士叶片泵25V,35V,45V的安装尺寸，详情如下图，如您看了下图还不明白或有什么疑问可以与我们联系。

VICKERS威格士叶片泵25V、35V、45V的安装尺寸详解
在液压系统中，VICKERS威格士叶片泵因其高效能、可靠性和广泛的应用领域而备受青睐。作为液压设备的重要组成部分，正确安装这些泵对于系统的稳定运行至关重要。本文将详细介绍VICKERS威格士叶片泵25V、35V、45V的安装尺寸，以便用户能够更好地进行安装和维护。
一、VICKERS威格士叶片泵概述
VICKERS威格士叶片泵以其独特的子母式插装式设计、显著的容积效率以及超静的工作环境而闻名。该系列泵专为中压工业应用设计，广泛应用于工程机械、机床、冶金设备等领域。其中，VICKERS威格士叶片泵25V、35V、45V是该系列中的代表型号，具有不同的排量和性能参数，以满足不同工业场合的需求。
二、安装尺寸详解
1. 25V型号
对于VICKERS威格士叶片泵25V系列，其安装尺寸需根据具体型号如25V12A1A22R等进行调整。一般来说，固定泵或马达的客户安装座尺寸控制要求如下：
内止口直径同心度：客户的内止口直径相对于内驱动的有效轴线的同心度必须在分表总读数0.10mm(0.004in)之内。
内外止口直径间隙：内外止口直径间隙必须为+0.01至+0.05mm(+0.0005至+0.0020in)。
垂直度：固定泵或马达的客户安装面与内驱动轴线的垂直度必须在0.0381mm/mm(0.0015in/in)之内。
此外，带键轴伸孔的尺寸大轴伸直径的公差范围在+0.003和+0.03mm(+0.0001和+0.0010in)之间。这些精确的安装尺寸要求确保了泵的稳定运行和长寿命。
2. 35V型号
VICKERS威格士叶片泵35V系列，如35V25A 1C22R，具有紧凑的外形尺寸和高工作压力的能力。其安装尺寸同样需要严格控制，以确保泵与系统的良好匹配。与25V系列相似，35V系列的安装也需注意内止口直径同心度、内外止口直径间隙以及安装面的垂直度等参数。
3. 45V型号
VICKERS威格士叶片泵45V系列，如45V50A-1B22R、45VQ57A-86C22R等型号，提供了更大的排量和更强的性能。这些泵的安装尺寸同样需要严格按照要求进行，以确保泵在运行过程中的稳定性和可靠性。
三、安装注意事项
在安装VICKERS威格士叶片泵时，除了关注安装尺寸外，还需注意以下几点：
系统压力：泵进口连接处的系统压力不得超过规定值，以防止损坏泵体。
出油口压力：当出油口压力低于进油口压力时，不要开动泵，以免产生工作噪声和叶片不稳定。
泵灌满：泵一经起动，应在几秒钟之内灌满。如果泵未灌满，需检查油箱与泵进油口之间的连接是否畅通，以及进油口管路和接头是否漏气。
油液质量：确保油液清澈无乳化现象，以免影响泵的性能和寿命。
四、结论
VICKERS威格士叶片泵25V、35V、45V系列以其卓越的性能和广泛的应用领域成为液压系统中的重要组成部分。正确安装这些泵对于系统的稳定运行至关重要。本文详细介绍了这些泵的安装尺寸和注意事项，希望为用户在安装和维护过程中提供有益的参考。
